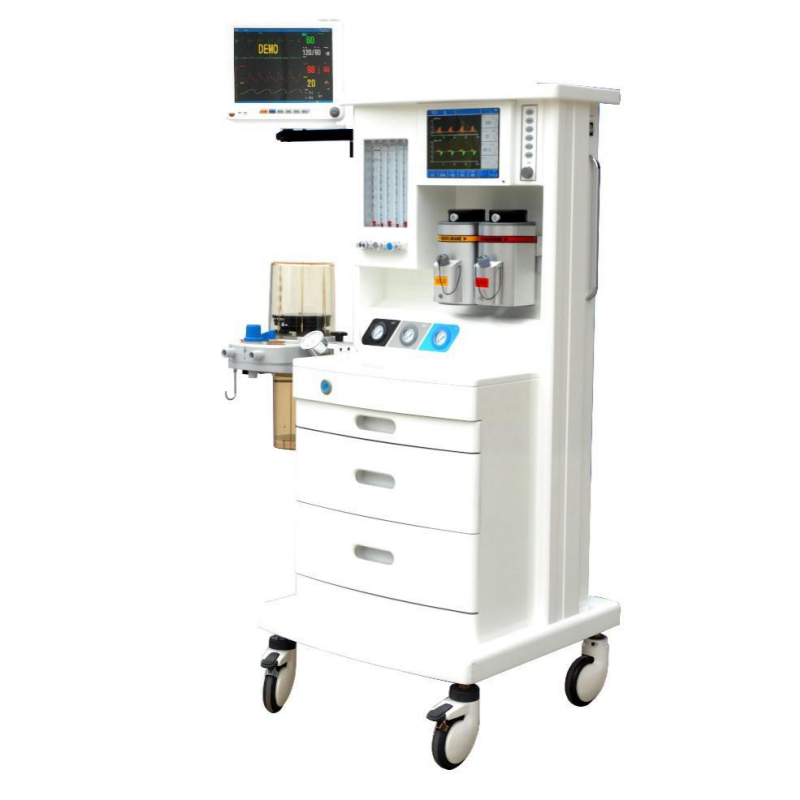

AR-325

CARACTÉRISTIQUES GÉNÉRALES

Structure principale : Bâti en plastique d'ingénierie de haute résistance, léger, esthétique et résistant à la corrosion.

Champ d'application : Adulte, enfant.

Source de gaz : O2, N2O, Air (0,28 à 0,6 MPa).

Débitmètre :

- O2 : 0,05–1,0 L/min ; 1,1–10 L/min

- N2O : 0,05–1,0 L/min ; 1,1–10 L/min

- Air : 0,05–10 L/min

Couplage O2 / N2O et arrêt N2O : Lors de l'utilisation du protoxyde d'azote, la concentration d'oxygène est > 25 %. Si la pression d'oxygène est < 0,2 MPa, le flux de protoxyde d'azote est automatiquement coupé.

Débit d'oxygène rapide (O2 Flush) : 25 à 75 L/min.

Alarme de basse pression d'oxygène : Alarme sonore déclenchée lorsque la pression d'oxygène est < 0,2 MPa.

Évaporateur (Vaporisateur) : Réglage automatique avec compensation de pression, de température et de débit. Plage de réglage de la concentration : 0–5 vol%. Choix de 2 gaz parmi Halothane, Enflurane, Isoflurane et Sévoflurane selon les besoins du client (possibilité d'importation sous emballage d'origine).

Circuit respiratoire : Modes de fonctionnement : fermé, semi-fermé, semi-ouvert. Valve APL ≤ 12,5 kPa.

Soufflets respiratoires :

- Soufflet adulte (volume courant : 0 à 1 500 ml)

- Soufflet enfant (volume courant : 0 à 300 ml)

VENTILATEUR INTÉGRÉ

Mode d'affichage : Écran LCD couleur TFT haute définition de 10,4 pouces.

Modes de ventilation : VCV, PCV, SIMV, MANUEL.

Fonctions de ventilation : PEEP, SIGH, IP, IRV, Standby (Veille).

Paramètres de ventilation :

- Volume courant (Tidal Volume) : 20 à 1 600 ml

- Fréquence respiratoire : 2 à 99 bpm

- Fréquence SIMV : 2 à 20 bpm

- Rapport I:E : 4:1 à 1:8

- Pression de déclenchement inspiratoire (Trigger) : -10 à 20 cmH2O

- PEEP : 2 à 20 cmH2O

- Limite de pression : 5 à 60 cmH2O

- SIGH (Soupir) : 1,5 fois le temps inspiratoire (réglable de 60 à 120)

- Plateau inspiratoire : 0 à 50 %

- Contrôle de pression : 3 à 50 cmH2O

- Pente de pression (Pressure slope) : Niveau 1 à 10

Paramètres de surveillance de la ventilation : Volume courant expiré, volume courant inspiré, volume d'aération minute, fréquence IPPV, fréquence SIMV, fréquence respiratoire totale, fréquence respiratoire autonome, rapport I/E, pression de crête des voies aériennes, pression moyenne, PEEP, pression de déclenchement inspiratoire, plateau inspiratoire, concentration d'oxygène, capacité de la batterie, courbe pression-temps, courbe débit-temps.

SYSTEME D'ALARME ET DE SÉCURITÉ

• Alarme de concentration d'oxygène : Limite haute réglable de 21% à 99% ; Limite basse réglable de 18% à 80%.

• Alarme de pression des voies aériennes : Limite haute réglable de 5 à 60 cmH2O ; Limite basse réglable de 0 à 50 cmH2O.

• Alarme de volume d'aération minute : Limite haute réglable de 1 à 20 L/min ; Limite basse réglable de 0 à 19 L/min.

• Alarme de fréquence respiratoire : Limite haute réglable de 10 à 99 bpm ; Limite basse réglable de 0 à 50 bpm.

• Alarme de volume courant : Limite haute réglable de 10 à 1 500 ml ; Limite basse réglable de 0 à 1 400 ml.

• Alarme de pression haute continue : Alarme activée lorsque la pression reste supérieure à 25 cmH2O de manière continue.

• Alarme de suffocation / Autres : Alarme d'alimentation, alarme de tension de batterie, alarme de déconnexion d'intubation.

ALIMENTATION ET OPTIONS

• Alimentation électrique : AC 220V, 50Hz, UPS / Batterie de secours.

• Options (accessoires optionnels) :

  -Bras manipulateurs

  -Surveillance du CO2 en fin d'expiration (EtCO2)

  -Interface spécifique pour l'évacuation des gaz d'anesthésie usagés
